Beschreibung
Audio Hungary Übertrager Qualiton MC
Passend zu dem Verstärker A20i

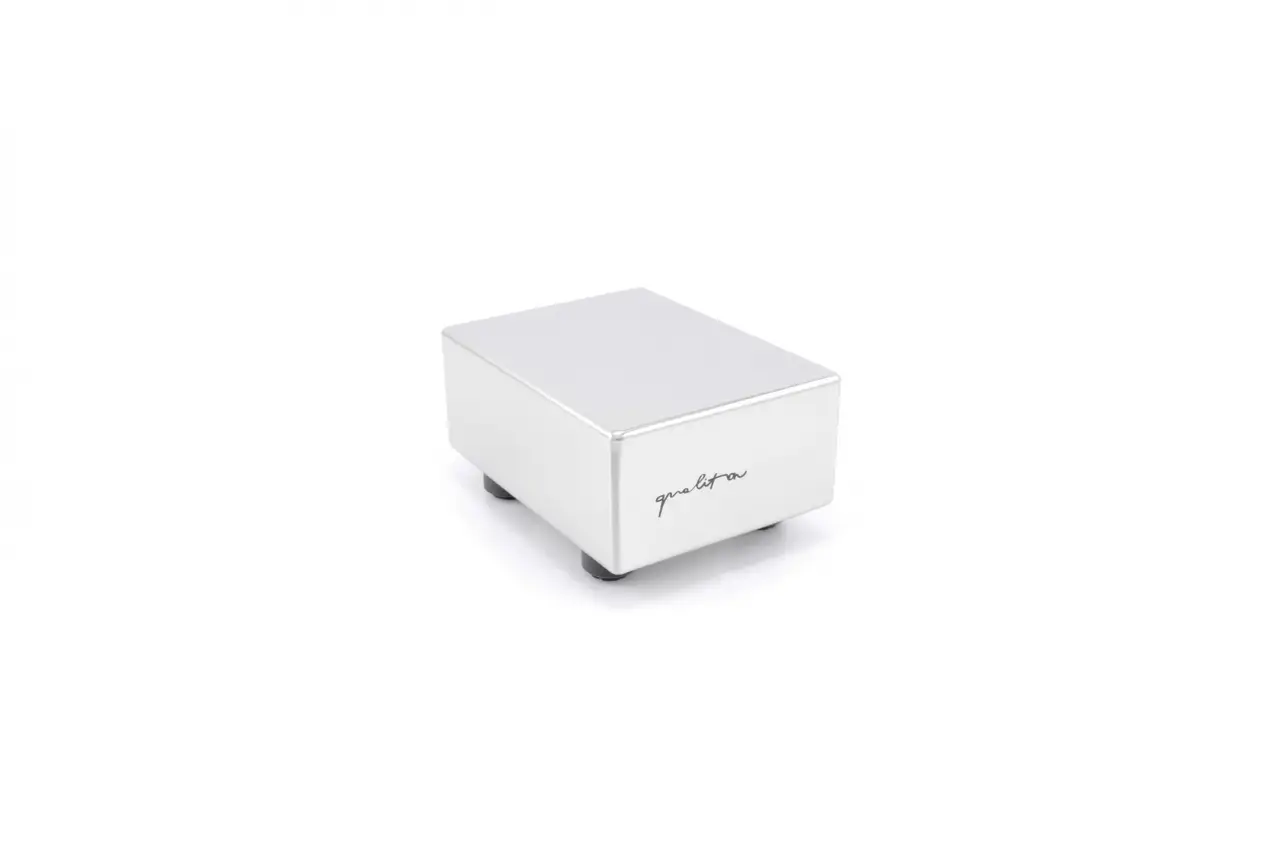

Der Qualiton-MC-Übertrager ist – passend zu den Verstärkern Qualiton A20i und Qualiton A50i – in ein elegantes poliertes Edelstahlgehäuse integriert. In diesem Gehäuse befindet sich ein Transformatorpaar mit einer Permalloy-Abdeckung. Die spezielle Wicklung auf einem Bakelit-Spulenkörper macht diese Trafos zu echten Unikaten.
Die hohe Bandbreite wird durch die Verwendung einer hochwertigen Wicklung und eines speziellen Kunststoffs sichergestellt. So wird eine verzerrungsarme Übertragung der in den Eingang des Anpassungstransformators eingespeisten Signalkomponenten ermöglicht.
Die Nennverstärkung des Gerätes beträgt +24 dB. Die Entwicklung stand unter dem Gesichtspunkt die möglichst kürzesten Signalwege zu bewerkstelligen.
Für den angeschlossenen Tonabnehmer können drei Impedanzen eingestellt werden.
Technische Daten
Anzahl Anschlüsse | ||
Eingangsanschlüsse | 1 unsymmetrischer Eingang pro Kanal | |
Ausgangsanschlüsse | 1 unsymmetrischer Ausgang pro Kanal | |
Verzerrung | ||
Harmonische Gesamtverzerrung | < 0,02 % (Nennausgangspegel) | |
Impedanz | ||
Nominale Lastimpedanz | 47 kOhm | |
Eingangsimpedanz | 145 Ohm | |
Sonstiges | ||
Verstärkung (bei Nennlast) | +24 dB | |
Nominale Quellenimpedanz | 2 – 10 Ohm; 10 – 50 Ohm; optional, werkseitige Abstimmung nach individuellen Bedürfnissen | |
Frequenzgang | 5 Hz – 90 kHz (-3dB) | |
Nominaler Ausgangspegel | 5 mV | |
Eingangsempfindlichkeit | 0,325 mV | |
Gewicht | 1kg | |
Abmessungen | B:11 x H:8 x L:15,5 cm |
