Das akustisch aktive Prinzip
Eine Einführung in die Grundlagen, Techniken, Philosophie und Hintergründe der Lautsprecher entwickelt vom österreichischen Akustikforscher Hans Deutsch
1.1 Anwendung des akustisch-aktiven Prinzips
Der technologische Fortschritt hat den Bereich der HiFi-Wiedergabe zweifellos zum Besseren verändert – zumindest für Unternehmen, denen der Klang am Herzen liegt. Eine puristische Bauweise ohne Equalizer oder andere Klangregler ist bei High-End-Verstärkern zur Norm geworden. Einfachheit und hochwertige Verarbeitung führen zu minimalen Verzerrungen und setzen neue Maßstäbe in der Audiowiedergabe. „Weniger ist mehr“. Hans Deutsch kommentiert: „Seit 1970 entwickle ich Lautsprecher auf Basis dieser Technologie und dieser Philosophie. Meine Krönung ist die Brodmann-Lautsprecherserie, die auf dem Akustisch-Aktiven Prinzip basiert. Moderne Aufnahmetechniken, Verstärkertechnologie und klanglich hochwertige Kabel sorgen in Kombination mit Brodmann-Lautsprechern für ein atemberaubend realistisches Klangerlebnis, das unzählige Journalisten, HiFi-Händler, Musiker und Kenner authentischen Klangs auf der ganzen Welt anzieht.“
1.2 Die Grundpramisse
Das Hauptziel herkömmlicher Technik ist die Beseitigung von Resonanzen durch starke Dämpfung und die Abflachung der Frequenzkurve durch leistungsstarke Frequenzweichenfilterung. Dabei wird dem Klang selbst überraschend wenig Beachtung geschenkt. Leider wird dabei nicht zwischen unerwünschten und erwünschten Resonanzen unterschieden. Das grundlegende akustische Prinzip bleibt bestehen: Ohne Resonanzen kann es keinen naturgetreuen Klang geben. Musik wird von Instrumenten gespielt; daher muss eine authentische Klangwiedergabe auch Instrumente mit harmonischen Resonanzen erfordern. Während herkömmliche Lautsprecher Illusionen erzeugen, klingen sie nicht naturgetreu, da alle Resonanzen beseitigt wurden. Brodmann-Lautsprecher sind Instrumente an sich. Natürlich verwenden sie keine aktiven Resonatoren mit instrumentspezifischen Klängen, wie es bei Musikinstrumenten der Fall ist, sondern passive Resonatoren, die einen neutralen Klang erzeugen. Erst durch diese Kopplung werden die Resonatoren oder Absorber in Schwingung versetzt (nach Hermann Ludwig Ferdinand von Helmholtz, Erfinder des „Helmholtz-Resonators“). Die Wiedergabe essenzieller Resonanzen ist eines der Geheimnisse des naturgetreuen Klangs von Brodmann Acoustics.
1.3 Musikinstrumente als Grundlage für eine realistische Klangwiedergabe
Der von Musikinstrumenten erzeugte Klang kann nur durch Instrumente derselben Art authentisch wiedergegeben werden. Der Unterschied zwischen Musikinstrumenten und Lautsprechern besteht darin, dass Musikinstrumente ihren eigenen charakteristischen Klang in Form spezifischer Klangmuster erzeugen, während die Aufgabe des Lautsprechers darin besteht, eine perfekte, naturgetreue Kopie dieses charakteristischen Klangs wiederzugeben. Nehmen wir Saiteninstrumente als Beispiel: Die Resonanzanregler, in diesem Fall die Saiten, sind fest entweder am Resonanzboden oder am Instrumentenkörper befestigt – beim Klavier über den Metallrahmen gespannt und bei Instrumenten der Violinfamilie über den Steg und den Saitenhalter (zwischen den ƒ-förmigen Schalllöchern). Der Resonanzboden eines Instruments, der dessen charakteristischen Klang erzeugt, gilt als aktive Membran. Die Treiber in Lautsprechern sind Resonanzanreger; sie erzeugen Longitudinalwellen und erzeugen dadurch ein vorderes und ein hinteres Schallfeld an phasenentgegengesetzten Positionen. Diese beiden Schallfelder müssen voneinander isoliert bleiben, um akustische Kurzschlüsse bei sinkender Frequenz zu vermeiden. Die Tieftöner müssen in ausreichend großen Schallwänden oder Gehäusen untergebracht sein; sie verhalten sich wie Saiten in Saiteninstrumenten – wie Resonanzanreger. Lautsprechergehäuse, die die Klangeigenschaften eines Instruments authentisch wiedergeben, sind selbst passive Membranen. Die Leistung sowohl passiver als auch aktiver Membranen hängt von ihrer Beschaffenheit (Wandstärke, Steifigkeit, spezifisches Gewicht und innere Dichte des Materials) sowie von der durch den Resonanzstimulator erzeugten Energie ab. Da Brodmann VC-Lautsprecher über vibrationsarme Gehäuse und abstimmbare Acoustic Sound Boards verfügen, stellen sie die beste Lösung für eine naturgetreue Klangwiedergabe dar.
1.4 Die widersprüchlichen Voraussetzungen für eine perfekte Klangwiedergabe - Das akustisch-aktive System
Minimale akustische Verzerrung: Während die Gehäusedämpfung Überresonanzen absorbiert, erzeugt das Dämpfungsmaterial nichtlineare Effekte (je niedriger die Frequenz, desto geringer der Effekt). Minimale elektronische Verzerrung: Während die Feinabstimmung des Klangs durch Frequenzfilter erreicht werden kann, muss die Gesamtfrequenzkurve so linear wie möglich gehalten werden. Optimale Anpassungsfähigkeit des Bassbereichs an den Hörraum: Große Membranen geben feine Klänge eher ungenau wieder und erfordern überdimensionierte Gehäuse. Wiedergabe der ursprünglichen Resonanz oder des ursprünglichen Klangs: minimale Dämpfung, aber ausreichende Absorption von Überresonanzen. Absorption unerwünschter Boden- und Raumresonanzen (niederfrequente Trittschallgeräusche und stehende Wellen) Schallfeld mit ursprünglichem Abstrahlverhalten, frequenzabhängig Angesichts all dieser widersprüchlichen Anforderungen ist die konventionelle Technik nicht in der Lage, sie alle gleichzeitig zu erfüllen. Daher hat das umfassende Konzept von HD neue Ansätze gefunden.

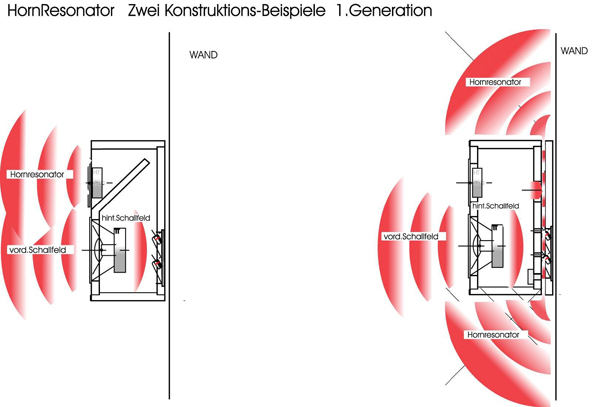

2.1 Der Horn Resonator
HD entwickelte seinen patentierten HornResonator nach dem „Helmholtz-Resonator-Prinzip“. Dieses Prinzip besagt, dass ein Lautsprecher die Luftmasse im Gehäuse wie eine Feder antreibt; diese „federnde“ Luftmasse ist mit einem Resonatorrohr verbunden, das Luft enthält, deren Gewicht dem der Bassmembran entspricht. Die Nachteile dieser Konstruktion sind A) dass die entstandene Öffnung recht klein ist und B) dass der Resonanzpunkt auf die Grundresonanzfrequenzen fällt.
Der HornResonator bietet jedoch zahlreiche Vorteile: Er ist hornförmig und ragt aus dem Resonatorrohr heraus; am schmalen Ende des Horns befindet sich ein sich verjüngender „Tiefbassfilter“, der sich zum breiten Ende hin proportional vergrößert. Dadurch lässt sich die gesamte Bassabstrahlfläche im Hörraum bei minimaler Klangverfälschung vergrößern. Der „Tiefbassfilter“ am Anfang des Resonatorrohrs sorgt für den richtigen Frequenzbereich und verhindert eine durch das Horn verursachte Klangverfärbung. Um zu beweisen, dass die Luftmasse im HornResonator tatsächlich als Membran und nicht nur als Lufttrichter fungiert, kann man einfach eine Flamme davor halten und beobachten, wie sie im Takt der Musik mitschwingt. Nur aktiv schwingende Teilchen können andere Medien zum Schwingen bringen. Darüber hinaus ermöglicht die Winkelform des HornResonators die Erzeugung nicht nur eines einzigen Grundresonanztons, sondern vieler unterschiedlicher Resonanztöne, die sich über das gesamte Bassspektrum erstrecken. Schließlich findet bei 130 Hz eine natürliche akustische Frequenzaufteilung statt. Frequenzen über 130 Hz werden vom vorderen Schallfeld des Tiefmitteltöners abgestrahlt, während das hintere Schallfeld des Tieftöners den HornResonator ansteuert. 130 Hz liegen im kritischen Grundtonbereich, in dem es besonders wichtig ist, dass der Klang so verzerrungsfrei wie möglich ist (siehe 3.2 „Die akustisch aktive Frequenzweiche“). Minimale Bassverzerrungen sind die Grundlage für die Erzeugung eines natürlichen Klangs. Ganz gleich, wie gut ein Lautsprecher konstruiert ist, ohne die hohe Präzision des HornResonators wird er keinen natürlichen Klang erzeugen können.
2.2 Der Horn Resonator der zweiten Generation mit akustischen Resonanzplatten
Der HornResonator der zweiten Generation hat eine neue Ära der Klangwiedergabe eingeläutet und übertrifft die erste Generation sowohl in puncto Klangqualität als auch bei der Wiedergabe von Bässen und Mitten deutlich. Musikinstrumente bestehen aus kleinen Schallreglern (z. B. Saiten, Mundstücken, Stimmzungen usw.), die mit großen Resonanzkörpern und Abstrahlflächen gekoppelt sind, um den Klang in den Raum zu projizieren. Sänger sind ein besonders eindrucksvolles Beispiel für die Notwendigkeit von Resonanzkörpern, denn erst nachdem sie durch jahrelanges Training gelernt haben, ihren Resonanzkörper einzusetzen, finden sie zu ihrer wahren Stimme. Mit Musikinstrumenten und der menschlichen Stimme als Vorbild hat sich unsere Lautsprecherforschung und -entwicklung von Tieftönern mit großem Durchmesser hin zu deutlich kleineren und leistungsstärkeren Konstruktionen entwickelt. Bösendorfer-Lautsprecher verwenden nun leistungsstarke 130-mm-Tieftöner in Verbindung mit großen Acoustic SoundBoards der zweiten Generation des HornResonators.
2.3 Klangerzeugung und Klanggabe & Acoustic SoundRods (entwickelt 2010)
Die Acoustic SoundBoards verfügen über eine „Doppelausgangs“-Funktion: Zwischen Gehäuse und Platte zirkuliert Luft (siehe ANHANG A). Die Platten fungieren als aktive, klangerzeugende Membranen ohne Überresonanzen. Die normalerweise passiven Acoustic SoundBoards schwingen dank des definierten Abstands zum Gehäuse. Der Vorteil der Acoustic SoundBoards gegenüber „passiven Radiatoren“ liegt in der Erhöhung der Impulsdynamik und damit in der Verringerung von Nachschwingungen. Dieser Effekt wird durch ihre akustisch-pneumatische Kopplung mit den Tieftönern verursacht. Acoustic SoundBoards sind frei schwingende Membranen, die ihren Durchmesser vergrößern können. Ihre Amplitude lässt sich durch Verstellen der Klemmschrauben verändern, was einen ähnlichen Effekt wie die Versteifung der Resonanzdecke eines Bösendorfer-Flügels erzeugt. Sowohl die Ausbreitung des natürlichen Schallfeldes bei der ursprünglichen Aufführung als auch die akustischen Eigenschaften der Hörumgebung werden durch die unterschiedliche Schallabstrahlung der Tonbereiche berücksichtigt: Bässe bilden von Natur aus Kugelwellen und werden durch die Acoustic SoundBoards, die vom hinteren Schallfeld des Tieftöners angesteuert werden, großflächig abgestrahlt. Bei den Mittenfrequenzen können die sphärischen Abstrahlwellen des Originaltons vollständig berücksichtigt werden. Durch die Anordnung der Tieftöner auf beiden Seiten können die Mittenfrequenzen über das vordere Schallfeld in sphärischer Wellenform wiedergegeben werden. Auf diese Weise setzt sich der Klang aus Direktschall und Reflexionen zusammen. Hohe Frequenzen sind keulenförmig, was eine direkte Ausrichtung der Hochtöner zwingend erforderlich macht. Würden breitere Abstrahlcharakteristiken verwendet, würden unerwünschte Reflexionen im Hörraum zu Phasenfehlern führen, da der Hörraum in den meisten Fällen kleiner ist als der Ort der Originalaufnahme, z. B. ein Konzertsaal, ein Opernhaus oder ein Jazzclub.
Die neuen Grills vor den Tönern bei der Festival und JB.-Linie verbessern, auch optisch ungewöhnlich ansprechend, mit ihren Soundrods, die klangliche Abstrahlung im Sinne von musikalischen Instrumenten, indem sie – wie erweiterte Membranen – mitschwingen. Weiters wirken sie noch als akustische Linsen (Dispersion).
2.4 Anordnung der Tiefmitteltöner
Wenn die Mitteltöner direkt nach vorne ausgerichtet sind, kommt es im Präsenzbereich zu starken Schallbündelungen. Die Folgen sind:
-zu direkter Klang
-dadurch eine gewisse gebündelte Härte im Klang
-grobere, undifferenziertere, weniger feinfühlige Klangwiedergabe
(Ein solcher Effekt kann auch auftreten, wenn Sie LS- und NF-Kabel verwenden, die den Klang nicht ausreichend öffnen.) Die optimale Musikalität wird jedoch durch die seitliche Anordnung der Tiefmitteltöner erreicht – auch bei der Wiedergabe. Die Tiefmitteltöner sind bei jedem Lautsprecherpaar symmetrisch angeordnet. Selbst wenn ein Lautsprecherpaar symmetrisch im Hörraum aufgestellt ist, gibt es Unterschiede im Abstand zwischen den einzelnen Treibern und den umgebenden Wänden. Akustisch erfordert der Ausgleich solcher Unregelmäßigkeiten eine hervorragende Verteilung der Resonanzen. Der Abstand zwischen den Tiefmitteltönern und den Hochtönern ist präzise definiert, um die Phasenverzerrung zwischen den beiden Systemen auf ein absolutes Minimum zu beschränken.
3.1 Die optimale Gehäusedämpfung
Die Gehäusedämpfung wird oft missverstanden. Typischerweise werden Gehäuse buchstäblich mit Dämpfungsmaterial vollgestopft, um Resonanzen zu dämpfen. Resonanzen lassen sich jedoch leicht durch andere Mittel unter Kontrolle bringen, wie zum Beispiel eine intelligente Gehäusestruktur, abgewinkelte oder speziell geformte Wände und die Verwendung alternativer Materialien. Auf diese Weise kann jegliche Nichtlinearität bei der Dämpfung vermieden werden, da die Wirksamkeit jeder Art von Dämpfungsmaterial bei niedrigeren Frequenzen abnimmt. Dies führt zu nichtlinearen Dämpfungsverhältnissen (ein Grundgesetz der Akustik). Brodmann-Lautsprechergehäuse enthalten kein zusätzliches Dämpfungsmaterial; ihre Proportionen werden per CADCAM entworfen und anschließend akustisch und empirisch optimiert. Auf diese Weise sind die Gehäuseproportionen selbst ein wesentlicher Faktor für die Klangwiedergabe. Das Ergebnis ist ein Klang von unglaublicher Leichtigkeit und Luftigkeit.
3.2 Die akustisch-aktive Frequenzweichen
Die akustisch aktive Frequenzweiche wurde 1973 von HD entwickelt. Bis dahin war der Schalldruck als Funktion der Frequenz der Hauptfaktor bei der Konstruktion von Lautsprechern und Frequenzweichen gewesen. Der Zusammenhang zwischen der Konstruktion der Frequenzweiche und dem daraus resultierenden Klang war vernachlässigbar. Sobald die phasenmodulierte Verzerrung bei der Konstruktion berücksichtigt wurde, waren die Ergebnisse beeindruckend. In den folgenden Jahren wurden zusätzlich Amplituden-, Frequenz-, Intermodulations- und pulsmodulierte Verzerrungen berücksichtigt. Obwohl diese einzelnen Verzerrungsarten separat gemessen werden können, wirken sie tatsächlich gleichzeitig und verstärken sich gegenseitig. Modulationsverzerrungen beeinflussen den Klang, seine Emotionalität und sein Gefühl erheblich. Das Vibrato einer Geige ist beispielsweise selbst eine Modulation; je geringer die Modulationsverzerrung ist, desto überzeugender wird es wiedergegeben. Nur Frequenzweichen bis zur ersten Ordnung erzeugen lineare Verzerrungen. Bei Verwendung von Filtern höherer Ordnung werden ausgeprägte positive Effekte durch nichtlineare Verzerrungen aufgehoben. Dies war der Beginn der „Acoustic Active Crossover“-Technologie, bei der Gehäuse und Treiber so perfekt aufeinander abgestimmt sind, dass nur eine minimale Korrektur mittels eines reinrassigen Frequenzweichenfilters erforderlich ist. In den Bösendorfer VC-Lautsprechern arbeiten die Tieftöner über ihren gesamten Frequenzbereich und erreichen die gewünschte Frequenz aus eigener Kraft; der Hochtöner wird nur geringfügig korrigiert. Der Übergang zwischen Bass und Mitteltonbereich wird allein durch die „Acoustically Active“-Steuerung erreicht. Wann immer möglich, bleibt der Tieftöner ungefiltert; ist dies unvermeidbar, kommt eine kleine Spule zum Einsatz. Der Hochtöner wird an seinem unteren Ende fein abgestimmt. Zusammen bilden diese das gesamte Frequenzfiltersystem.
Mit der akustisch aktiven Frequenzweiche lässt sich ein atemberaubender dreidimensionaler Klang erzielen. Die Abstimmung muss zwar auf eindeutig hervorragenden Messergebnissen basieren, sollte jedoch akustisch unter Einbeziehung der Erfahrung von Musikern und Tontechnikern erfolgen.
3.3 Das " The Pure Voice " -System (entwickelt 2010)
Im „The Pure Voice“-System (TPV) arbeiten die HD130-Mitteltöner nahezu masselos – sie schwingen frei im Raum. TPV unterstützt so die wunderbare Dynamik und Pracht von Sängern und Instrumenten in Richtung der ursprünglichen Klangbilder. Elektrisch arbeiten sie als Vollbereichslautsprecher, akustisch jedoch ermöglicht der Effekt des akustischen Kurzschlusses eine verzerrungsfreie Hochpassfilterfunktion! Somit verfügt das System auch über eine Phasenverschiebungsfunktion.
4.1 Herkömmliche Lautsprecher im Vergleich zu Brodmann Lautsprechern
Brodmann-Lautsprecher sind typische Zwei-Wege-Systeme, die Tieftöner, Mitteltöner und Hochtöner kombinieren, um möglichst geringe Verzerrungen zu erzielen. Die Impedanz richtet sich nach der Anzahl der verwendeten Lautsprecher. Wir verwenden elektrodynamische Lautsprecher, da diese am besten geeignet sind, eine Vielzahl von Kriterien zu erfüllen. Kein anderes System kann die Luftmasse so homogen durch die Membran bewegen. Weder Ionen-Treiber, Bändchenlautsprecher noch elektrostatische oder magnetostatische Konstruktionen können derart ausgewogene Ergebnisse erzielen. Diese Konstruktionen weisen alle eine Nichtlinearität in der Dynamik auf, was bei niedrigeren Frequenzen zu einer im Verhältnis zur beweglichen Oberfläche unzureichenden Amplitude führt und einen ungleichmäßigen Luftstrom verursacht. Bei elektrodynamischen Lautsprechern arbeitet die Schwingspule in einem permanenten Magnetfeld und wandelt die induzierte Spannung in mechanische Schwingungen um. Diese Schwingungen breiten sich dann homogen und mit geringem Trägheitsverlust durch die Membran aus und versetzen die Luft in Schwingung.
Wiedergabe des gesamten hörbaren Spektrums:
Der maximale hörbare Frequenzbereich liegt zwischen 20 Hz und 20 kHz (Wellenlängen von 16 m bis 1,6 cm). Abgesehen von einem nachlassenden Hörvermögen für höhere Frequenzen im Alter bleibt das menschliche Ohr noch lange Zeit in der Lage, feine Nuancen innerhalb seines Hörbereichs zu unterscheiden. Um das gesamte hörbare Spektrum mit möglichst geringer Verzerrung wiederzugeben, sind sowohl Tieftöner als auch Hochtöner erforderlich. Insbesondere bei niedrigeren Frequenzen wird die Umsetzung der idealen Membranfläche zunehmend schwieriger. Schallwellen von 16 Metern würden einen entsprechenden Membrandurchmesser von 16 m erfordern! Als Ausgleich ist eine spezielle Schallführung notwendig. Je niedriger die Frequenz und je größer die Wellenlänge, desto stärker ist die Schallführung erforderlich (und umgekehrt). Auf der Grundlage dieser These entwickelte HD den HornResonator mit Acoustic Sound Boards, der als zusätzlicher Schallleiter für tiefe Frequenzen dient und so eine trägheitsfreie Vergrößerung der Oberfläche für eine ungehemmte Dynamik ermöglicht. Die höheren Frequenzen bleiben natürlich unberührt und werden ohne den Einsatz von Schallleitern wiedergegeben. Eines der grundlegenden Ziele des Acoustic Active Principle ist die Minimierung von Verzerrungen, im Gegensatz zur Verzerrungskorrektur durch Frequenzweichen, die tatsächlich neue Verzerrungen erzeugen. Daher mussten wir Lautsprecher entwickeln, die durch korrekte Abmessungen und Konstruktion in der Lage waren, alle gewünschten Frequenzen wiederzugeben.
4.2 Tieftöner
Die Magnetgröße, die Leistung der Schwingspule und das Gewicht der Membran allein sind für optimale Lautsprecher von geringer Bedeutung – vielmehr ist eine ausgewogene Kombination dieser Variablen der entscheidende Faktor für eine ideale Lautsprecherkonstruktion. Darüber hinaus sind die Tieftöner von Brodmann extrem leistungsstark, um die Acoustic Sound Boards anzutreiben.
Korb:
Der Korb muss so steif wie möglich sein, um die kinetische Energie des Lautsprechers angemessen zu ergänzen. Stahl und nicht Magnesium, wie es in vielen Lautsprechern zu finden ist, eignet sich am besten für diese Aufgabe. Die Bewegung der Membran erzeugt Gegenkräfte, die der kinetischen Energie proportional zur Amplitude entsprechen. Diese Kräfte müssen unterdrückt werden, was den Einsatz von steifen, robusten Körben mit Stahlverbindungen und entsprechend starken Schallwänden (Befestigungsflächen für die Tieftöner) erfordert. Deshalb sind unsere Schallwände so massiv und wir verwenden keine „flexiblen“ Karton- oder Kunststoffeinsätze zwischen den Lautsprechern und den Befestigungsflächen.
Magnete:
Magnete mit optimiertem Luftspalt und geringeren Luftspaltabständen sind den gesinterten „künstlichen Magneten“ mit ihren relativ großen Luftspaltabständen eindeutig vorzuziehen. Der Grund dafür ist, dass die magnetische Leistung mit zunehmender Luftspaltgröße exponentiell abnimmt.
Schwingspule:
Wir verwenden vorwiegend Schwingspulenhalterungen aus Kevlar, einem Material, das steif und dennoch linear gedämpft ist. Es ist bezeichnend für unser Qualitätsbewusstsein, dass wir 6-lagige Schwingspulen mit maximaler elektrischer Leitfähigkeit sowie maßgefertigte, flexible Schwingspulen-Anschlussdrähte verwenden.
Membran und Aufhängung:
Das Pappmaché-Verfahren hat sich als das beste Verfahren für Bassmembranen erwiesen, da es lineare Resonanzcharakteristiken und harmonische Dämpfungseigenschaften bietet. Unsere Membranen werden wie feines handgeschöpftes Papier hergestellt: innen weich für optimale Dämpfung und außen an der Abstrahlfläche hart für optimale Klangprojektion. Diese doppelten Vorteile werden durch eine ausgeklügelte Kontaktformtechnik ermöglicht – gut sichtbar an der harten, strukturierten Membranoberfläche der 130-mm-Tiefmitteltöner. Unsere Membranen enthalten Carbonfasern für hohe Steifigkeit und alaskischen Hanf für Geschmeidigkeit. Die Aufhängung besteht nicht aus Gummi, sondern aus UV-beständigem Styropor, das praktisch frei von Eigenresonanzen ist. Kunststoffmembranen werden aufgrund ihrer nichtlinearen Resonanzen überhaupt nicht verwendet – stellen Sie sich nur einmal eine Geige aus Kunststoff vor!
4.3 Hochtöner
Während Brodmann den aktuellen Trend zu Metall bewusst ignorierte, war das Unternehmen einer der ersten Lautsprecherhersteller, der mit Acryl getränkte Seidenfasern einsetzte. Der Vorteil ist eine Membran, die bei schnellen Impulsen steif und gegenüber unerwünschten Resonanzen nachgiebig ist. Die 4-lagige Schwingspule liefert extrem schnelle Anschläge, die erforderlich sind, um mit den Basstönen des HornResonators Schritt zu halten. Die schlanken Schwingspulen-Anschlussdrähte sind verstärkt und sehr flexibel. Sowohl die Tieftöner als auch die Hochtöner verwenden Magnete mit winzigen Luftspalten für einen optimalen Luftstrom. Dies führt zu einer maximalen Umwandlung von Energie in Schalldruck, anstatt zu einem erheblichen Energieverlust in Form von Wärme, wie es bei herkömmlichen Lautsprechern der Fall ist.
4.4 Optimierung der Gehäusefrequenz für einen gut modulierten Klang
Zunächst sollten die Tieftöner bei einer möglichst hohen Frequenz und die Hochtöner bei einer möglichst niedrigen Frequenz betrieben werden. Auf diese Weise werden sowohl die „Übergangsfrequenzen“ als auch die Modulationsverzerrung auf ein absolutes Minimum reduziert. In der Praxis stoßen wir jedoch an gewisse Grenzen: Bei etwa 2 kHz liegt die „Schallmauer“. Mit herkömmlichen Lautsprechern ist dies jedoch weder hinsichtlich der Frequenz noch der Belastbarkeit realisierbar. Daher setzt Brodmann auf ausgefeilte Membrantechnologie sowie speziell angefertigte Schwingspulen und Schwingspulenträger.
5.1 Hochwertige Oberflächenbehandlung von Gehäusen und akustischen Klangplatten
Brodmann, der Hersteller weltberühmter Flügel, behandelt seine Lautsprecher wie Musikinstrumente. Die gleiche Premiumqualität kommt bei den Gehäusen, den Acoustic SoundBoards, den Treibern und allen anderen Komponenten zum Einsatz. Die Gehäusewände bestehen aus hochdichtem, speziell beschichtetem Holz – dem gleichen Holz, das auch für Klavierdeckel verwendet wird. Die hohe Kunst des handgefertigten Klavierbaus fließt in die Oberflächenveredelung ein. Der Gehäusekörper wird zunächst entweder in Standardschwarz oder einer Sonderfarbe grundiert und anschließend mit zahlreichen Schichten eines Polyester-Klavierlacks überzogen. Schließlich wird die Oberfläche mit einer speziellen „Wobble“-Technik auf Satin- oder Hochglanzpoliert. Die Acoustic SoundBoards (die seitlich angebrachten Membranen, die den Klang im Tieftonbereich abstrahlen) sind in klassischem Schwarz oder in einem der edelsten Furniere unserer Flügel erhältlich – beispielsweise in gealtertem tibetischem Pomele, Vogelaugenahorn, Walnuss- oder Birkenmaser. Der Brodmann-Holzspezialist wählt jedes edle Furnier sorgfältig von Hand aus. Das Aufbringen von Furnier ist eine Spezialität von Brodmann. Nur eine Handvoll Experten beherrscht diese Technik. Das Aufbringen von Furnier umfasst mehr als nur das präzise Aneinanderlegen von Furnierstreifen; die Maserung des Furniers schafft eine harmonische Oberflächenverzierung, die so natürlich wirkt wie das Holz selbst. Das Furnierdesign verbindet jedes Lautsprecherpaar zu einer individuellen Harmonie. Nachdem das Furnier auf die Brodmann Acoustic SoundBoards geklebt wurde, beginnt die Kantenbearbeitung, gefolgt vom Polieren. Zum Schluss werden die furnierten Platten mit Klavierlack überzogen. Der Prozess ist bei den Frontkomponenten derselbe.
6.1 Subjektives und Objektives Hören
Es ist schlichtweg falsch, dass „jeder anders hört“. Die Wahrheit ist, dass wir eher „digital“ als „analog“ hören, da wir seit unserer Geburt akustische Signale in unserem „Computer“ speichern. Wir analysieren diese gespeicherten Signale anhand von Kriterien wie Tonhöhe, Lautstärke, Klangfarbe, Puls usw. sowie anhand psychologischer Eindrücke wie Wärme oder Kühle und Gefühlen wie Angst oder Freude. All dies wird durch unsere Modulationswahrnehmung bewerkstelligt. Obwohl Fingerabdrücke und Ohrform von Mensch zu Mensch unterschiedlich sind, gleicht unsere auditive Erkennungsfähigkeit dies aus. Andernfalls wäre es nicht möglich, dass verschiedene Menschen die Stimme einer Person erkennen. Guter Geschmack ist eigentlich objektiv, vorausgesetzt, man hat das nötige Training und ein wenig Übung. Erst wenn Fehler auftreten, neigen unsere Eindrücke dazu, subjektiver zu werden, was letztendlich zu einer individuellen Bewertung führt – was man mag oder nicht mag. Daher können wir mit Zuversicht behaupten, dass ein gut klingender Lautsprecher, wenn er richtig vorgeführt wird, Musikliebhabern überall gefallen wird.
7.1 Installation / Klangoptimierung in verschiedenen Hörräumen
Die Besonderheit des Brodmann-Klangs liegt in der Wiedergabe des ursprünglichen Klangs eines Instruments und des musikalischen Ausdrucks des Künstlers (naturgetreue Wiedergabe). Dies wird durch die Wiedergabe der ursprünglichen Resonanzen ohne die Überresonanzen erreicht. Auch die Acoustic SoundBoards [2,2, 2,3] haben natürlich nicht die Dimension von Musikinstrumenten mit ihren viel größeren Flächen und erreichen erst recht nicht die Ausdehnung von Orchestern. Aber gerade sie passen die tieferen Frequenzen des Klangs an die Dimension des Hörraums an, ohne Verzerrungen [ANHANG B, „Hornfunktion“]. Der verbleibende Schall, der um die Lautsprecher herum geleitet wird, übernimmt nun die Fläche rund um die Lautsprecher und die begrenzte Ausdehnung des Hörraums. Um die Ausdehnung des Raumteils, der den Schall leitet (die gesamte Fläche der Raumgrenzen wäre viel zu groß), durch die Lautsprecher selbst richtig zu dimensionieren, muss man nach der richtigen Aufstellung suchen. Darüber hinaus hängt das Ergebnis von der Position des Zuhörers ab. Wenn man den Sweet Spot in der Raummitte verlässt und sich der Raumwand nähert oder – bei einer niedrigen Obergrenze – fast bis zu ihr vordringt (indem man vom Sitzplatz aufsteht), erweitert sich der Teil des Raums, der als Schallleiter wirkt (einschließlich seiner Schwingungen). Die Folge davon ist eine zunehmend dumpfe Klangbühne im Bereich der tieferen Frequenzen. Diese erreicht ihren Höhepunkt außerhalb der Tür des Hörraums. Hinweis: Musikinstrumente benötigen in ihren ursprünglichen Abmessungen keine Unterstützung zur Anpassung der Klangübertragung an den Hörraum und werden daher nicht in Bodennähe oder an Wänden aufgestellt. Der hier beschriebene Effekt tritt daher in diesem Fall deutlich weniger auf. Die Platzierung Ihrer Lautsprecher in der Hörumgebung ist somit der entscheidende Faktor bei der Einrichtung. Je anspruchsvoller die Lautsprecher sind, desto empfindlicher reagieren sie auf den Raum (nur minderwertige Lautsprecher klingen überall gleich). Ist der Hörraum nicht perfekt, können unerwünschte Boden- und Raumresonanzen (Trittgeräusche und stehende Wellen) übertragen werden. Brodmann-Lautsprecher müssen nicht in der Mitte des Raumes aufgestellt werden; sie sind für die Aufstellung in Wandnähe konzipiert, wie es üblicherweise der Fall ist.
7.2 Grundlegende Aufstellung
Sorgfältige Aufstellung gemäß den Anweisungen in ANHANG B
1 Stellen Sie die Lautsprecher in der klassischen Stereo-Dreiecksanordnung auf.
2 Passen Sie die Sitzposition des Zuhörers im Raum an.
3 Drehen Sie die Lautsprecher um ihre vertikale (radiale) Achse.
4 Achten Sie bei allen Modellen stets auf den Abstand zwischen den Lautsprecherseiten und der Wand. Jeder
Lautsprecher verfügt über Tieftöner auf beiden Seiten (der VC 1 hat diese nur auf einer Seite, kann aber wie die anderen behandelt werden). Achten Sie bei der Aufstellung darauf, dass der Abstand zum nächsten Hindernis (Wand, Bücherregal usw.) mindestens 23 cm beträgt, da der Klang sonst „müde“ wirkt.
7.3 Anpassung der Lautsprecher an den Hörraum
Brodmann-Lautsprecher und -Kabel sind für den Einsatz in normalen Wohnräumen konzipiert. Unter schwierigen Raumbedingungen können jedoch die folgenden Maßnahmen ergriffen werden, um unerwünschte Raumeffekte, wie z. B. Trittschall oder stehende Wellen, auszugleichen.
a) Ziehen Sie die Spikes nach Bedarf fest; das Festziehen hat einen hörbaren Effekt und hebt den Lautsprecher weiter vom Boden ab. Dies beseitigt unerwünschte Resonanzen, kann jedoch den Klang „dünn“ machen, wenn die Spikes zu fest angezogen werden. Klangbild aus.
b) Setzen Sie Diamond Plugs ein, um Boden- und Raumresonanzen zu dämpfen (siehe auch 8.1).
c) Verwenden Sie hochwertige Lautsprecherkabel; Brodmann bietet eine speziell entwickelte Auswahl an. Verwenden Sie Typ A für normale Bedingungen und Typ 2 bei übermäßigem Grundton (siehe auch 8.2)
d) Trennen Sie das Lautsprecherkabel mithilfe von Acoustic BalanceFoam vom Boden (siehe auch 8.3).
e) Verbesserte Trennung der Lautsprecher vom Boden durch Acoustic BalanceBases (siehe auch 8.4).
Wie bei allen Feinabstimmungsmaßnahmen gilt: „Mehr“ ist nicht besser. Der richtige Grad der Anpassung ist entscheidend.
8.1 Zubehör 1 Diamantstifte
„Brodmann Diamond Plugs“ können einem durch Boden- oder Raumeigenschaften verursachten, matschigen und unpräzisen Klang im Bassbereich entgegenwirken, insbesondere wenn das Festziehen der Spikes und andere Gegenmaßnahmen versagen. Diese „intelligenten“ Resonanzdämpfer erzielen ähnliche Effekte wie das Vorziehen der Lautsprecher im Raum oder das Festziehen der Spikes. Werden diese Maßnahmen kombiniert, verstärkt sich ihre Wirkung. Die Stopfen werden entweder von unten auf die Spikes geschraubt oder, für maximale Wirkung, nur wenige Umdrehungen auf vollständig festgezogene Spikes geschraubt. Warnung: Unter normalen Raumbedingungen führt eine übermäßige Entkopplung der Lautsprecher vom Boden dazu, dass die Grundtöne „dünner“ klingen und der Klang seine ursprüngliche Fülle verliert. Der gleiche Effekt ist zu beobachten, wenn die Lautsprecher zu weit vorne im Raum aufgestellt sind oder wenn die Spikes zu fest angezogen sind.
8.2 Zubehör 2 Brodmann Lautsprecherkabel
Brodmann-Lautsprecherkabel wurden in kernphysikalischen Labors in den USA entwickelt. Sie verstärken die Wirkung des akustisch-aktiven Prinzips erheblich. Diese Kabel zeichnen sich durch eine Reihe außergewöhnlicher Eigenschaften aus und werden auch von der NASA verwendet. Hauptmerkmale: Einzelstränge aus sauerstofffreiem, temperiertem Kupfer, die in eine bestimmte Querschnittsform gezogen wurden. Jeder Strang ist mit Iridium ummantelt, um eine maximale Leitfähigkeit, insbesondere an der Drahtoberfläche, zu ermöglichen und den Skineffekt zu nutzen. Sowohl die Einzelstränge als auch die Plus- und Minusleitungen sind auf das Erdmagnetfeld ausgerichtet. Die Kabel sind in Längen von jeweils 120 cm erhältlich. Eine Schutzhülle schützt sie vor äußeren Einflüssen. Die Ummantelung des Kabels besteht aus 100 % wetterfestem, porenfreiem Kunststoff mit transparenter Oberfläche – dieselben Kabel werden auch für die interne Lautsprecherverkabelung verwendet, um den Signalweg zu optimieren.
8.2.1 Akustisches Kabeloptimierungssystem (ACT), Abschirmungssystem
Mit dieser neuen Technologie lässt sich der Klang hochwertiger Lautsprecher noch einmal deutlich verbessern. Eine Einführung sowie eine technische Beschreibung finden Sie in Anhang B.
8.3 Zubehör 3 Acoustic Balance Foam
Die Acoustic Balance Foam sind Schaumstoffelemente mit einer Dicke von ca. 7 mm und einer außergewöhnlich hohen Molekulardichte. Sie werden in Abständen von 10 cm unter den Lautsprecherkabeln platziert. Da Brodmann-Lautsprecher äußerst empfindliche Instrumente sind, übertragen sie alle Resonanzen, einschließlich unerwünschter oder fehlerhafter. Die einzigartigen Acoustic Balance Bases wurden entwickelt, um die Lautsprecherleistung in schwierigen Räumen zu optimieren.
Funktion und Wirkung: Ein Lautsprecher endet nicht an den Anschlüssen, sondern am Verstärker. Lautsprecher und Kabel bilden hinsichtlich Resonanzen eine Einheit. Obwohl auch Verstärker anfällig für Resonanzen sind, sind deren Auswirkungen auf Lautsprecher und Kabel dramatischer, da sie so eng mit dem Boden und dem Raum verbunden sind. Wenn das Klopfen auf das Kabel durch die Acoustic SoundBoards deutlich hörbar ist, bedeutet dies, dass man die Rückkopplung hört, die durch den Boden und die stehenden Wellen zwischen Boden und Decke des Hörraums erzeugt wird. Der gesamte Klang wird dadurch beeinflusst. Natürlich werden normale Trittschallgeräusche, wie man sie auf einem gut isolierten (d. h. Beton-)Boden findet, bei der Abstimmung unserer Lautsprecher berücksichtigt. Sind jedoch Trittschall oder andere Raumresonanzen besonders stark ausgeprägt, sollten die Kabel an den entsprechenden Stellen vom Boden abgekoppelt werden. Schon die Platzierung eines einzigen Acoustic BalanceFoam in der Nähe des Lautsprechers macht sich deutlich hörbar bemerkbar. Sie sind eine wunderbare Hilfe, doch die Verwendung zu vieler Bases kann dem Klang etwas an Fülle nehmen. Mehr ist nicht unbedingt besser. Der richtige Grad der Anpassung ist entscheidend.
8.4 Zubehör 4 Acoustic Balance Bases
ABB (Acoustic Balance Bases) sind ebenfalls ein Hilfsmittel, um übermäßige Raumschwingungen zu dämpfen. Diese Bodenstützen, die unter jeden Lautsprecher gestellt werden, bestehen aus einem Sandwich aus Stahl und hochverdichtetem MDF-Material. Für den richtigen Einsatz der ABB sollten bereits Black Diamonds an den Lautsprechern angebracht sein. Diese Diamonds passen perfekt in die Aussparungen der ABB. Das Ergebnis ist ähnlich wie bei den Black Diamonds, aber in der Wirkung viel stärker! Der Einsatz ist je nach den räumlichen und bodentechnischen Gegebenheiten erforderlich.
8.5 Der HD Subwoofer-der musikalischste Subwoofer in der Geschichte der Basswiedergabe
„…Lautsprecher und Raum bilden zusammen eine untrennbare Einheit! Mit dem HDSUB-SYSTEM erzielen Sie eine bisher unvorstellbare Präsenz und Klangfülle.“ Hans Deutsch, Entwicklungsleiter.
Subwoofer mit elektronischen Frequenzweichen sind weit verbreitet und kommen in Heimkino-Anwendungen in verschiedenen Ausführungen zum Einsatz. Hans Deutsch hat jedoch ein System entwickelt, das eine ganze Reihe entscheidender Merkmale und Vorteile aufweist. Aus technischer Sicht ist dieses aktive SUB-SYSTEM, wie alle Lautsprecher von Brodmann Acoustics, ein Hornresonator mit Acoustic Sound Boards. (Details finden Sie in den technischen Informationen von Brodmann unter dem Stichwort „Acoustic Active Principle“). Der DRIVER: Gewicht: 40 Pfund. Die Membran besteht aus einer speziellen Legierungsmischung und wird von einem extrem starken Antriebssystem angetrieben, das das Schwingsystem auf einzigartige und außerordentlich präzise Weise steuert. Selbst bei sehr großen Amplituden. Die Acoustic SoundBoards: An den Lautsprechergehäusen (beim Referenzmodell SUB12”V mit einer Höhe von 6 ½ Fuß) sind die Acoustic SoundBoards angebracht, die wie ein Schwalbenschwanz geformt sind und als akustische Membranen fungieren. Sie sind für die Anbringung an der Wand konzipiert. Die Verarbeitung entspricht dem gewohnt hohen Standard, den man von den Lautsprechern erwartet. Das SUB-SYSTEM ist aktiv angesteuert und funktioniert hervorragend, selbst in der Nähe von Ecken, wo die flachen Paneele bewundernde Blicke auf sich ziehen und gleichzeitig das Hörerlebnis harmonisch bereichern. Die Elektronik besteht aus einer elektronischen Frequenzweiche sowie einem Class-D-Verstärker mit einer Leistung von 700 Watt pro Kanal bei einem Wirkungsgrad von 90 %. Auf dieser Basis können ein bis vier Subwoofer angesteuert werden. Werden vier Subwoofer benötigt, steht ein zweiter separater Stereo-Leistungsverstärker zur Verfügung. SUB12”2: Wie üblich ist die Elektronik in das Lautsprechergehäuse integriert. SUB12”V: Die Elektronik wurde bewusst nicht in die Lautsprecher eingebaut, um eine Beeinträchtigung der Klangqualität durch Resonanzeffekte zu vermeiden. Systemerweiterung
Mit dem SUB-SYSTEM stehen kreativen Anwendern mehrere Möglichkeiten zur Systemerweiterung zur Verfügung, die zu einer Intensivierung des Hörerlebnisses führen.
a) 1 SUB-SYSTEM wird vertikal in der Nähe einer Raumecke oder an einer Wand aufgestellt. Es kann auch horizontal angeordnet werden, beispielsweise unter einem Bildschirm.
b) 2 SUB-SYSTEME – beispielsweise ein Lautsprecher in jeder Ecke – wirken optisch sehr ansprechend, wie zwei dekorative Säulen an der Wand.
c) 4 SUB-SYSTEME und zwei plus zwei Stereoverstärker – akustisch liefert diese Version die absolut maximale Systemleistung! Zwei SUBs pro Seite unterstützen den Klang, der von den linken und rechten Ecken des Raums kommt, und erzeugen mehr Energie als ein großes Horn, da die speziellen Membranen (die bereits erwähnten Acoustic Sound Boards) die Luft im Raum gleichmäßiger in Schwingung versetzen. Diese Version erfüllt optimal die physikalischen Anforderungen an eine bessere Anpassung an die tieferen Frequenzen (anstelle der üblichen Situation, in der eine Lautsprechermembran viel zu stark arbeiten muss, um einen Mangel an Membranfläche auszugleichen, was zu einer eher „nervösen“ Basswiedergabe führt).
8.6 Aufstellung des HD-SUB-Systems
Aufstellvariante „Concert“ – an der Wand oder in den Raumecken. Die SUB-Lautsprecher sollten nahe den Ecken an der Wand hinter Ihren vorhandenen Frontlautsprechern aufgestellt werden. Das Basismodell SUB12”2 ist Stück für Stück symmetrisch aufgebaut, und es können ein oder zwei Stück in der Anlage verwendet werden. Die Referenzmodelle SUB12”V werden als spiegelbildliche Paare geliefert, um eine hervorragende optische Abstimmung zu gewährleisten, wie es bei der oben genannten Option der Fall ist, bei der zwei SUBs an der Wand oder in der Nähe der Ecken als spiegelbildliches Paar so platziert werden, dass bei der Wandmontage die Acoustic Sound Boards aller SUBs zu den Ecken zeigen. Ebenso gilt dies bei der Verwendung von vier SUBs, ebenfalls ein Paar pro Standort. Auf diese Weise erzielt man einen hervorragenden „Horn-Effekt“ und gleichzeitig ein exklusives Raumdesign. Vorgehensweise bei der Wandmontage: Das High-Reference-System kann bei Bedarf sanft an der Wand befestigt werden, und zwar mit einer dünnen Schnur zwischen der obersten Einstellschraube des ASB und einem in der Wand verankerten Dübel. Aufstellvariante „Heimkino“ – unter dem Bildschirm des Videosystems. Für einige Heimkino-Anwendungen wird eine modifizierte Aufstellung des SUBs empfohlen: Hier lassen sich hervorragende Ergebnisse erzielen, wenn das SUB-System horizontal unter dem Bildschirm montiert wird, wobei die Acoustic Sounding Boards nach oben zeigen. Die „Heimkino“-Version ist technisch identisch mit der „Konzert“-Version. Das SUB-SYSTEM wird aktiv angesteuert: Die Elektronik besteht aus einer elektronischen Frequenzweiche (mit Einstellmöglichkeiten für Phasenwinkel, Frequenz und Lautstärke), da die Class-D-Verstärker mit jeweils 1.500 Watt Musikleistung die SUB-SYSTEME ansteuern können. TECHNISCHE DATEN DER ELEKTRONIK: Frequenz: 25 – 90 Hertz Phase: Stufenlos einstellbar 0 – 360° Lautstärke: 0 bis +6 dB Filterung: Butterworth-Anderson dritter Ordnung Mono/Stereo-Schalter: zum Ansteuern auch eines einzelnen SUB-Systems Eingänge: Line; Cinch-Anschluss, unsymmetrisch, Line-XLR asymmetrisch, Line-XLR symmetrisch Lautsprecher-Eingänge: Bananenstecker, Klinkenbuchse und offen Ausgänge: Line, Cinch-Anschluss – vor der Frequenzweiche bei Systemen mit Vor- und Endverstärkern; Line, XLR – nach der Frequenzweiche – zum Ansteuern eines optionalen Class-D-Verstärkers mit insgesamt 4 HD-SUB-SYSTEMS Verstärkerleistung: jeweils 700 Watt pro Kanal an 4 Ohm Verstärkerwirkungsgrad: über 90 % Gesamtklirrfaktor: < 6,6 %
8.7 Installation des HD-SUB- Systems Elektronik
Stellen Sie sicher, dass die Elektronik auf einer soliden und stabilen Unterlage (Rack) platziert wird, in den meisten Fällen unter Verwendung von Black Diamond Coils unter den Verstärkern. Verbinden Sie die PRE-OUT-Buchsen Ihres aktuellen Verstärkers oder Receivers (oder Ihres Vorverstärkers) mit dem INPUT des SUB-Verstärkers. Es ist auch eine umschaltbare XLR-Verbindung zum SUB-SYSTEM vorgesehen. Sollte kein PRE-OUT-Anschluss vorhanden oder bereits belegt sein, kann der Anschluss über Lautsprecherkabel erfolgen. Dies ist ganz einfach durch die Verwendung von zwei weiteren Lautsprecherkabeln möglich, die ebenfalls an die Lautsprecheranschlüsse Ihres Verstärkers und dann direkt an die impedanzangepassten Lautsprechereingangsbuchsen der HD SUB – ELEKTRONIK angeschlossen werden. Bitte verwenden Sie auf keinen Fall die TAPE OUT-Buchsen usw., da diese Ausgänge ein Signal liefern, das nicht über den Lautstärkeregler eingestellt werden kann. Schließen Sie die Lautsprecherkabel des SUB an den Verstärker des SUB-SYSTEMS an (achten Sie auf + und -). Drücken Sie nun die EIN-Taste, um sofort in den Hörgenuss zu kommen. Class-D-Verstärker sind äußerst effizient. Sie liefern eine hohe Ausgangsleistung und bleiben dabei relativ kühl. Dennoch sollte bei jeder Installation auf eine ausreichende Luftzirkulation geachtet werden. Ein weiterer Tipp: Verwenden Sie in Ihrem System hochwertige Verbindungskabel und Lautsprecherkabel. Wir bieten hervorragende Kabel an, die perfekt zu unseren Lautsprechern passen. Probieren Sie auch klangoptimierte Netzkabel aus – auch hier können wir unser brandneues „Netzkabel“ empfehlen, das eine fantastische Dynamik garantiert.
8.8 Akustische Einstellung des HD-SUB-Systems
Die beste Einstellung lässt sich durch Hören erzielen. Ist der Beitrag des SUB zu stark, klingt der Klang eher voll und überladen. Ist er zu schwach, klingt er dünn. Mit Hilfe der drei Regler für Frequenz, Lautstärke und Phasenwinkel (die genau in dieser Reihenfolge eingestellt werden) lässt sich ein Klang mit optimaler Dynamik und brillanter, funkelnder Klangfarbe erzielen. Der Phasenwinkelregler wird normalerweise auf 18 Grad eingestellt (entspricht 8:00 Uhr), es sei denn, es liegt eine raumspezifische Verdichtung des Klangs vor, die sich nicht durch die Einstellung der Frequenz- oder Lautstärkeregler oder eine Kombination aus beiden beheben lässt. Als Standardeinstellung für Frequenz und Lautstärke empfehlen wir „1:0 Uhr“ ( = 87 Hz). Die Lautstärke sollte den örtlichen Gegebenheiten und dem Verhältnis zur Hauptelektronik Rechnung tragen; stellen Sie den Regler grundsätzlich auf die Position „1 – 2 Uhr“ ein. Meistens gilt nach wie vor die alte Regel: „Gib Gas, bis du den Effekt spürst, und nimm dann den Fuß ein wenig vom Gaspedal.“ Aber natürlich kommt es darauf an, welche Art von Musik du spielen möchtest und welche Lautstärke erforderlich ist, um ein Klavier mit der richtigen Bassresonanz zum Leben zu erwecken und einer Rockband einen wirklich soliden und fundierten Klang zu verleihen. Ein Zitat des Erfinders des HD SUB – SYSTEM, Hans Deutsch: „Neben einem allgemeinen Gefühl von verstärkter Präsenz und Klangfülle wird der Bass mehr Ausdruckskraft, Dynamik und ein Gefühl von purer ‚Schwärze‘ aufweisen. Es wird dir den Atem rauben, wenn du Musik mit dem SUB – SYSTEM hörst. Das verspreche ich dir.“ Hans Deutsch
8.9 Stromkabel
Das Kabel besteht aus künstlich gealtertem Kupfer (25 Jahre), das mit reinem Silber und Iridium beschichtet und mit einem hochwertigen Netzstecker versehen ist. Das Geheimnis des Kabels liegt in der Kombination zweier Konstruktionsprinzipien, die sich auf absolut fantastische Weise gegenseitig ergänzen. Laut Entwicklungsleiter Hans Deutsch verleiht dieses Kabel sowohl Vollverstärkern als auch Endstufen „eine Klangwärme und zugleich eine Dynamik, die an Kanonenschüsse erinnert“.
8.10 ARO (Acoustics RoomOptimizer)
Mit seinem neuen Absorber-Prinzip trägt Brodmann Acoustics dem aktuellen audiophilen Trend Rechnung, unerwünschte Resonanzen aus der Hörumgebung zu beseitigen. Die dynamisch schwingende Holzschichtkonstruktion ist mit hochwertigen Birnen- und Ahornfurnieren veredelt und hat Abmessungen von ca. 150 cm x 180 cm. Die Absorber bereinigen und verbessern die Klangqualität spürbar, indem sie den Grundtonbereich zwischen 35 Hz und 160 Hz sowie Streuungen im Formantbereich von 160 Hz bis 2000 Hz absorbieren. Die Wirkung beträgt etwa eine Reduzierung um 10 dB im kritischen Bassbereich durch das erste Element und 40 m². Dieser Effekt lässt sich durch Hinzufügen weiterer Elemente verstärken. Die Elemente stehen sicher auf ihren schweren Füßen vor der Wand und können je nach persönlicher Vorliebe kreisförmig oder in einer Wellenformation angeordnet werden (jedes zweite Element wird um 180° gedreht).
9.1 Brodmann Lautsprecher - Die neue Serie
Brodmann WALL für die Wandmontage (Befestigungsmaterial ist im Lieferumfang jedes Lautsprechers enthalten). Das bevorzugte Modell für Surround-Sound-/Mehrkanalsysteme. Wie alle Brodmann-Lautsprecher sind auch die WALL-Lautsprecher mit einem HornResonator für eine optimale Basswiedergabe ausgestattet. Der HornResonator beginnt an der Rückseite des Gehäuses (siehe kreisförmige Öffnung „do“). WALL-Lautsprecher werden in einem Abstand von nur wenigen Millimetern zur Wand aufgestellt. Der HornResonator entsteht in diesem Raum zwischen der Aufstellwand und der Rückseite des Lautsprechers und strahlt die Bässe rundum den Lautsprecher ab. Brodmann CENTER zur Verwendung als Center-Lautsprecher für Surround-Sound-/Mehrkanalsysteme oder als Regallautsprecher. Gemäß den Richtlinien in den Abschnitten 7 und 9 kann der CENTER auch in einem Schrank, auf einem Regal, einer Anrichte oder einem Lautsprecherständer aufgestellt werden. Brodmann VC 1 wurde sowohl als „Designobjekt“ als auch unter Berücksichtigung praktischer Aufstellungsmöglichkeiten entwickelt. Die Klangeigenschaften sind identisch mit denen der Modelle VC 2 und VC 7. Brodmann VC 2a – ein schlanker Lautsprecher mit kraftvollem Klang. Brodmann VC 7 – das Nonplusultra an konzentrierter Dynamik sowie an Schönheit und Klangrealismus. Informationen zur Aufstellung finden Sie in den Abschnitten 7 und 9. Da diese Lautsprecher jedoch die empfindlichsten von allen sind, machen sich bereits wenige Millimeter Unterschied im Abstand zur Wand hörbar, sodass sie eine zusätzliche Feinabstimmung erfordern. Eine Schritt-für-Schritt-Anleitung zur Aufstellung sowie ein Handbuch liegen jedem Lautsprecherpaar bei.
