Beschreibung
SPL Frequenzweiche Crossover

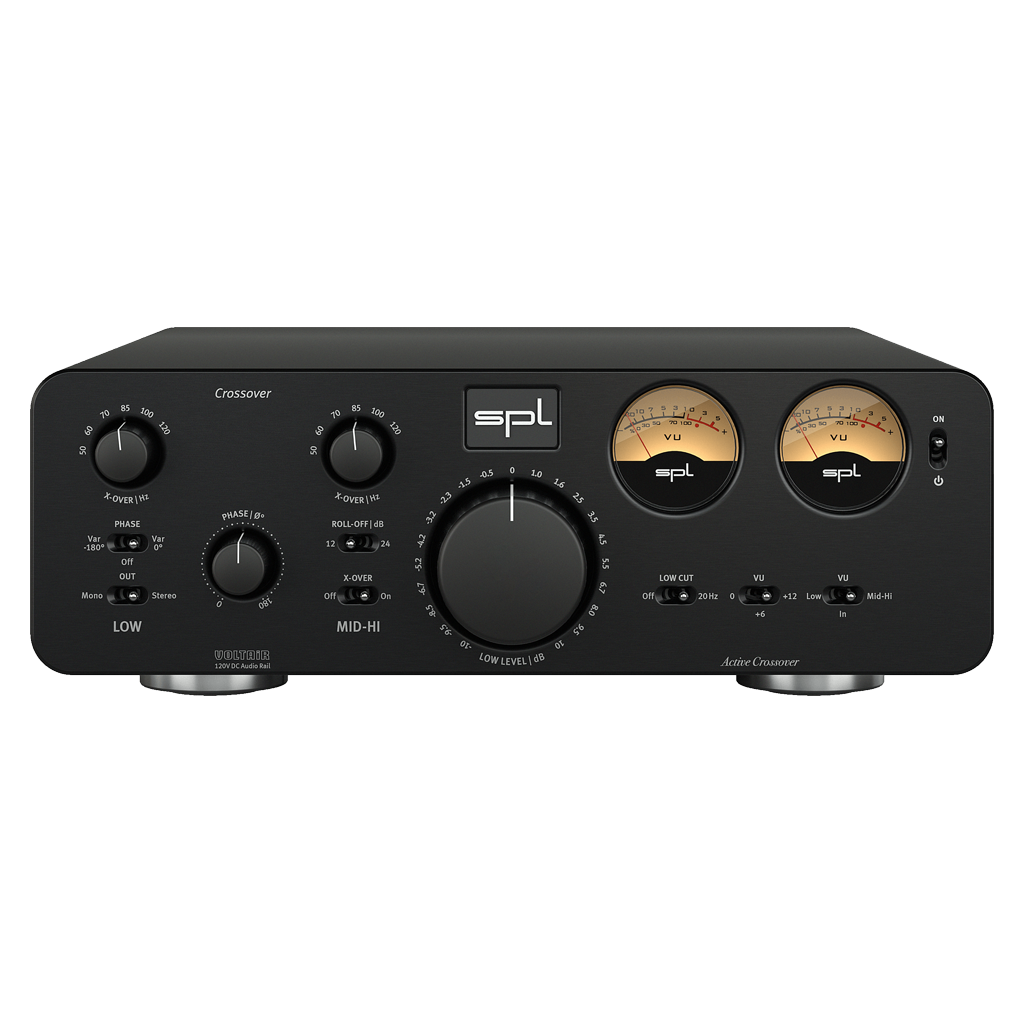

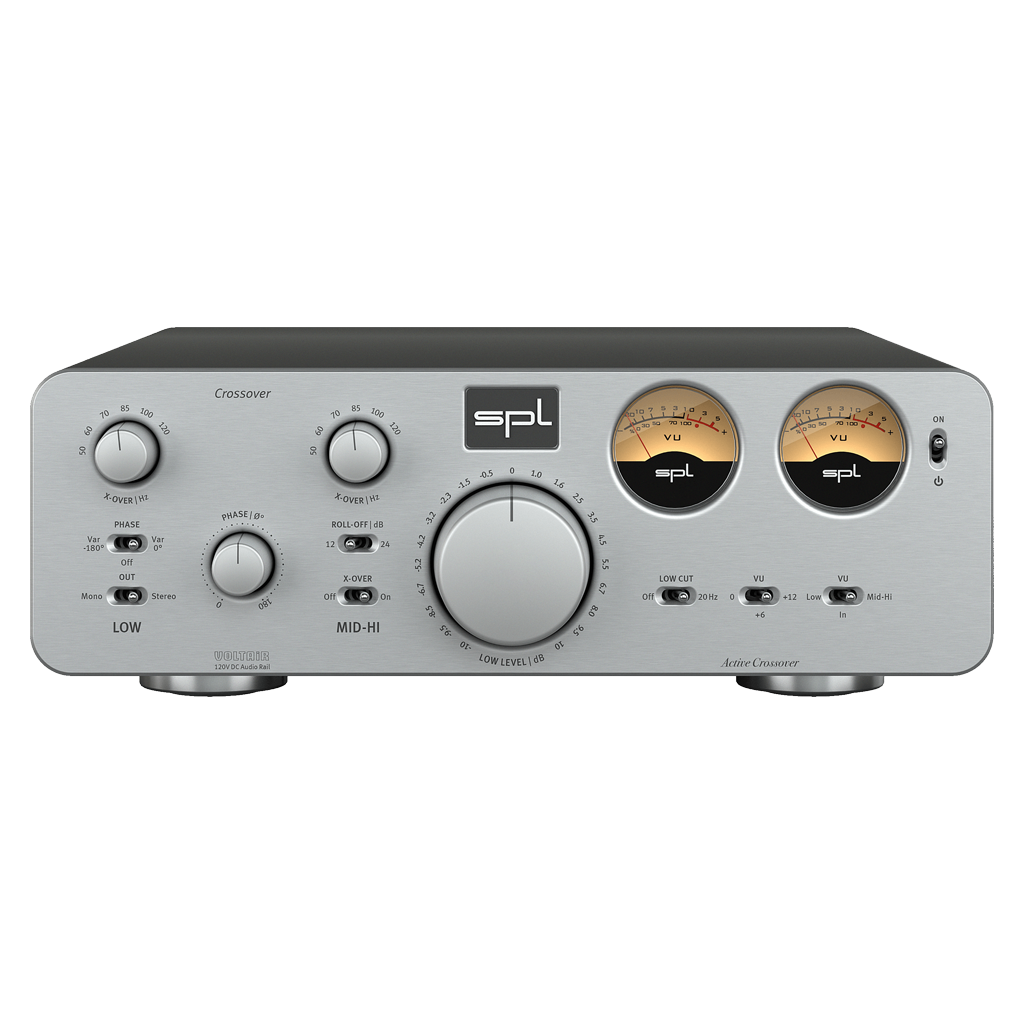

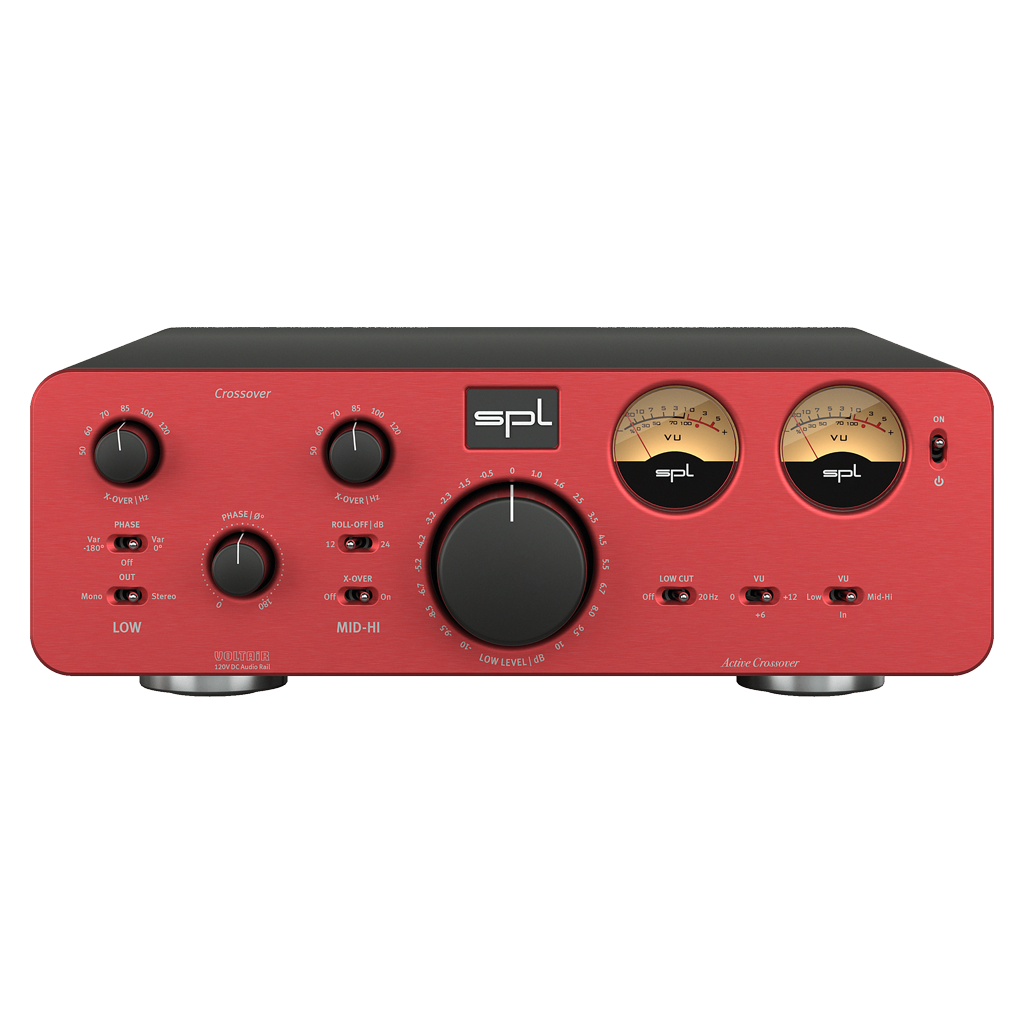

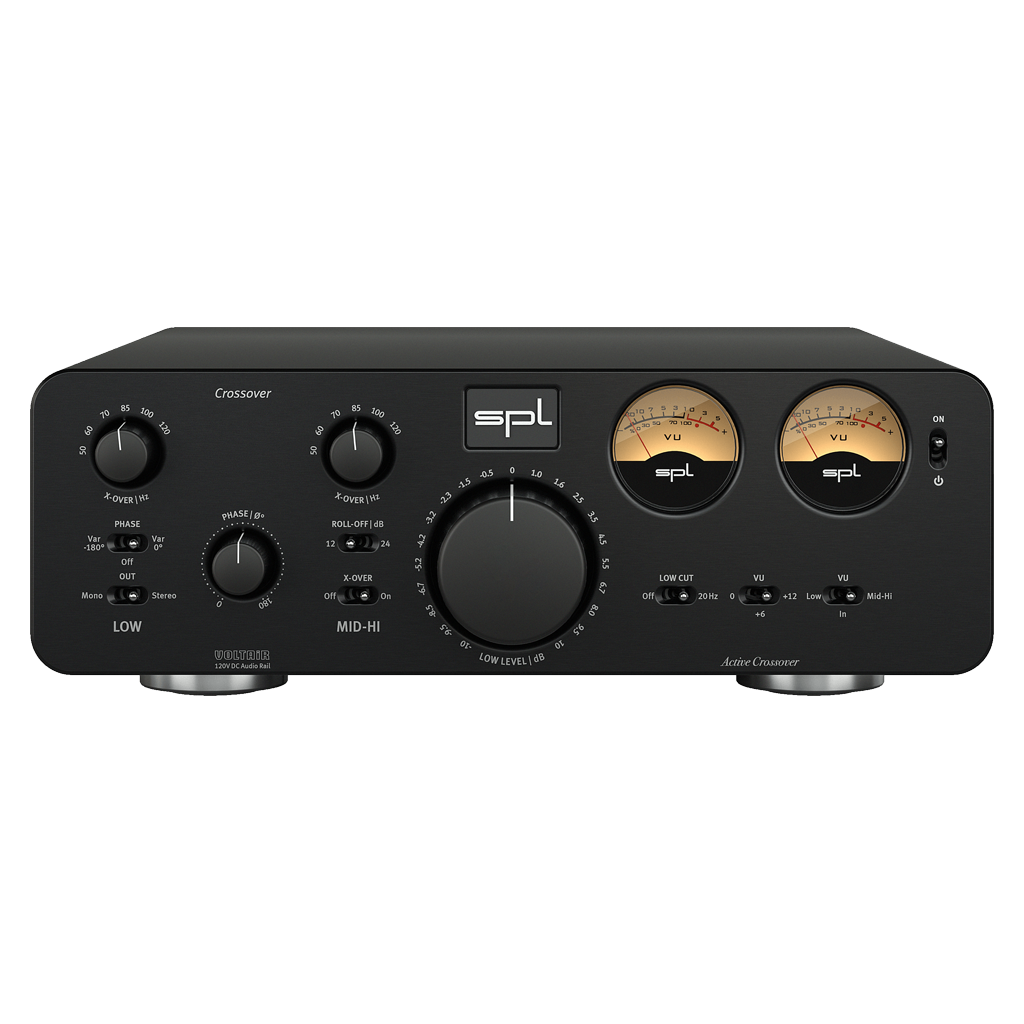

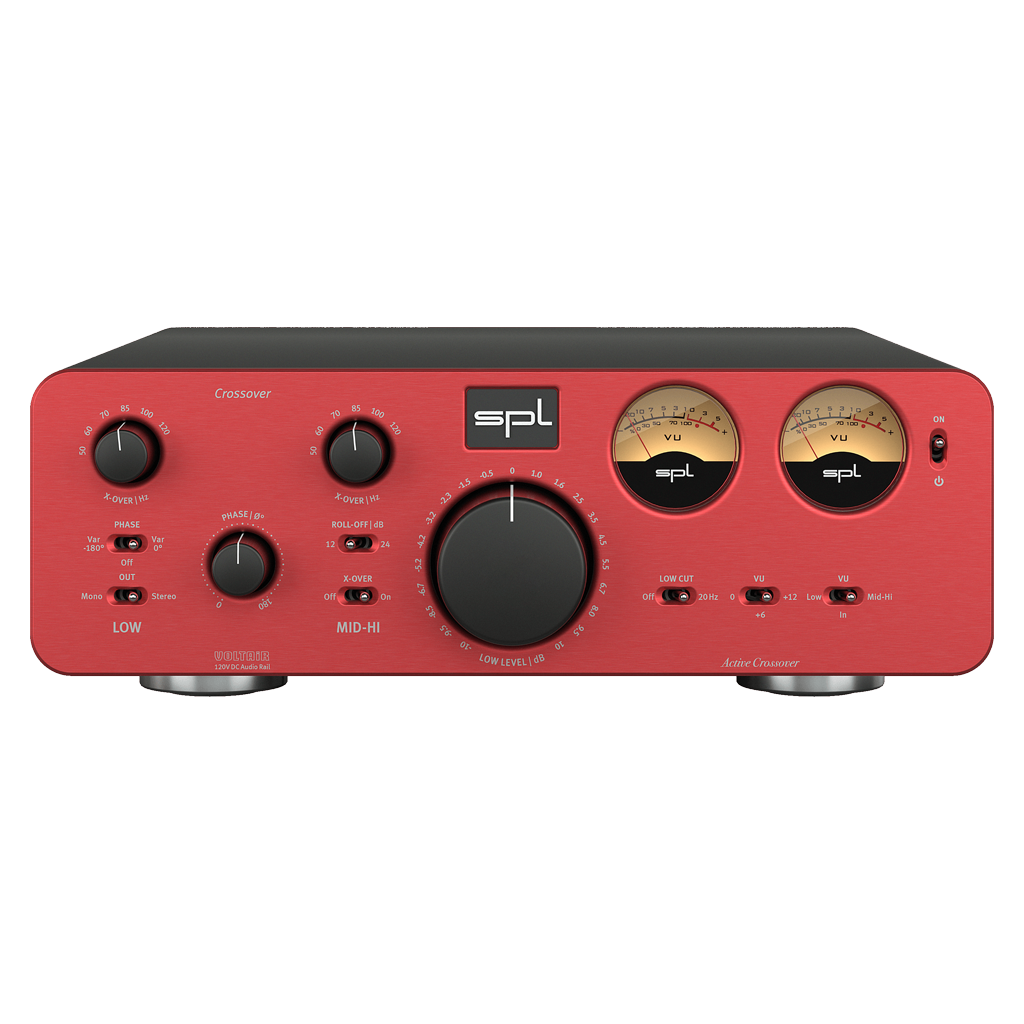

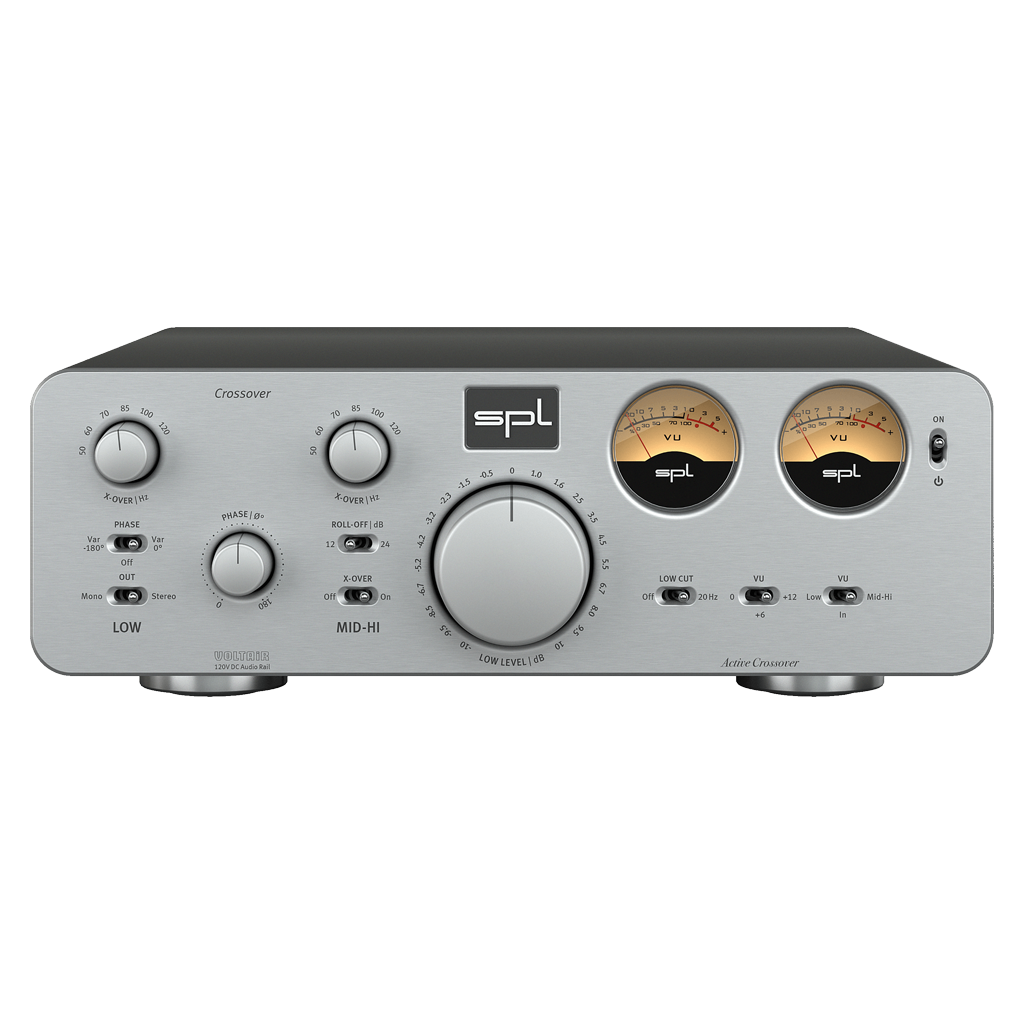

Die SPL Crossover ist eine hochwertige analoge 2-Wege-Frequenzweiche, die ohne den Einsatz von DSPs oder zusätzlicher AD/DA-Wandlung arbeitet. Sie ermöglicht die präzise Trennung von Frequenzen zwischen Subwoofern und Hauptlautsprechern, ohne das Audiosignal unnötig zu beeinflussen.
Die weichen stellen
Das Crossover ist in zwei Bereiche aufgeteilt: Die Low-Sektion für den/die Tieftonlautsprecher oder Subwoofer (Mono oder Stereo) und die Mid-Hi-Sektion für die Top/Haupt-Lautsprecher. Die Übergangsfrequenzen für Low und Mid-Hi können individuell von 50 Hz bis 120 Hz in 6 Schaltpositionen eingestellt werden. Das Low-Filter hat eine Steilheit von 24 dB pro Oktave. Die Flankensteilheit des Mid-Hi-Filters kann von 12 dB auf 24 dB umgeschaltet werden.
Phasenregelung
Eine variable Phasenregelung mit Umschaltung zwischen 0° und -180° ermöglicht die präzise Anpassung der Phasenlage zwischen Subwoofer und Hauptlautsprechern.
Mono/Stereo-Schaltung
Ein Schalter ermöglicht die Wahl zwischen Mono- oder Stereo-Betrieb für die Low-Sektion, je nachdem, ob ein oder zwei Subwoofer verwendet werden.
An oder aus?
Wenn Sie die Top/Main-Lautsprecher gerne Full-Range laufen lassen wollen, dann können Sie das MID-Hi-Filter ausschalten.
Low-Cut-Filter
Ein zuschaltbares Low-Cut-Filter entfernt Frequenzen unterhalb von 20 Hz, um Endstufen und Lautsprecher vor unnötiger Belastung durch unhörbare tiefe Frequenzen zu schützen.
Gute alte Zeit
Zwei mechanische VU-Meter visualisieren die Eingangspegel für den linken und rechten Audiokanal. Mit den VU-Schaltern optimieren Sie die Darstellung für unterschiedliche Signalpegel und wählen aus, wo das Signal, welches hier visualisiert wird abgegriffen werden soll.
Anschlüsse

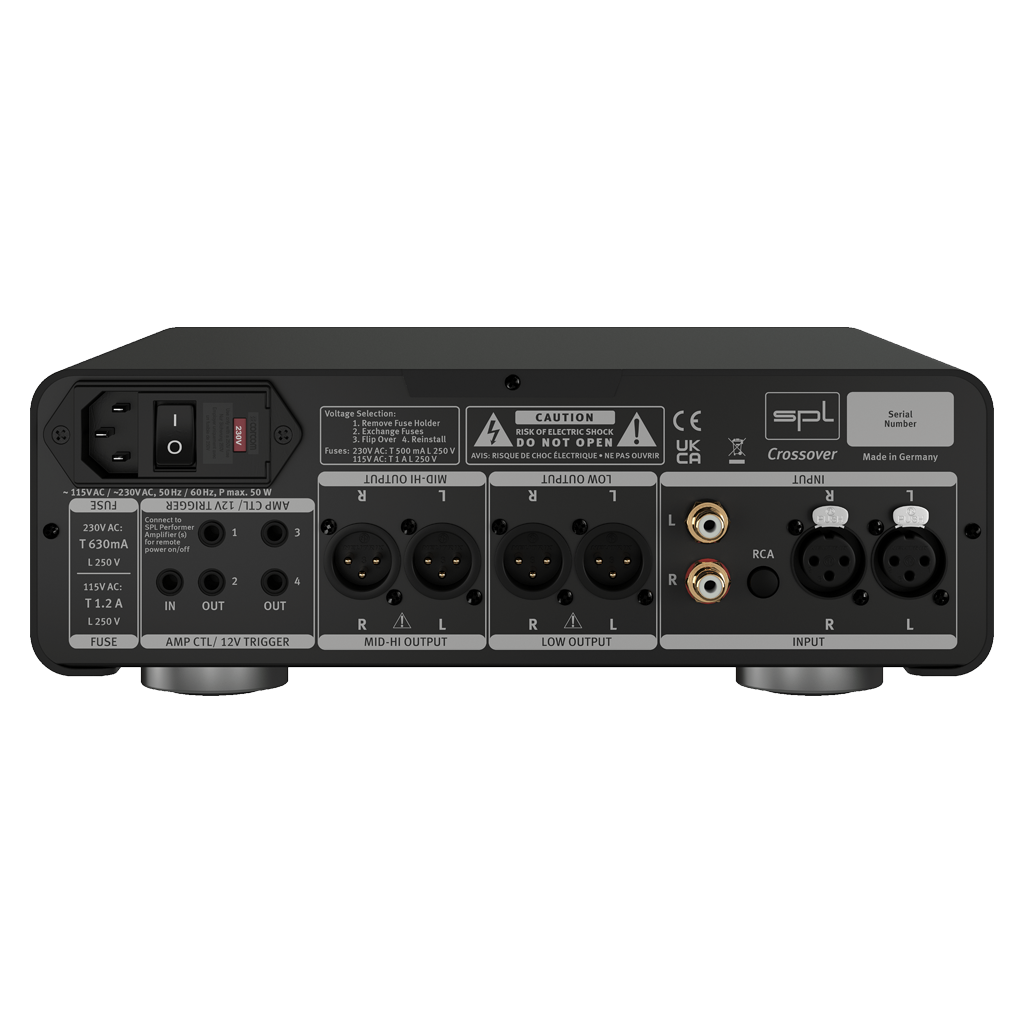

Die Crossover bietet sowohl symmetrische XLR- als auch unsymmetrische Cinch-Eingänge sowie symmetrische XLR-Ausgänge für Low- und Mid-Hi-Sektionen.
Low & Mid-Hi
Ausgangsseitig werden die Endstufen oder aktive Lautsprecher bzw. Tiefton-Lautsprecher/Subwoofer mittels symmetrischen XLR-Verbindungen an die Low & Mid-Hi-Output-Buchsen angeschlossen.
AMP CTL
Über die AMP CTL-Buchsen können bis zu vier Endstufen mit 12V-Trigger-Eingängen angeschlossen und zusammen mit der Crossover ein- und ausgeschaltet werden.
Klingt gut
Bei allen Geräten der Professional-Fidelity-Serie entwickeln wir von Anfang an nicht nur nach Plan, sondern auch nach Gehör. Viele der grundlegenden Bauteile werden in Durchsteckmontage (THT) auf den Platinen verbaut. So können wir sicherstellen, dass wir die Komponenten verbauen können, die am besten klingen.
Die VOLTAiR-Technologie
Die 120V-Technologie ist unsere Referenztechnologie. Sie ist weltweit einmalig im Audio-Bereich, denn sie arbeitet mit einer Gleichspannung von 120 Volt. Dies entspricht der vierfachen Betriebsspannung von IC-basierten Halbleiter-Operationsverstärkern. Diese unübertroffene Technologie bezeichnen wir in unserer Professional-Fidelity-Serie als VOLTAiR-Technologie.
Eine möglichst hohe Audioqualität benötigt eine möglichst hohe Audio-Betriebsspannung
Die 120V-Technologie arbeitet mit +/- 60 V. Um eine so hohe Spannung verarbeiten zu können, haben wir spezielle proprietäre Operationsverstärker entwickelt, die mit einer Gleichspannung von +/- 60 V arbeiten können – die SPL 120V-SUPRA-Operationsverstärker. Diese hohe Spannung würde konventionelle Bauteile und Operationsverstärker zerstören. Die 120V-Technologie erzielt außergewöhnliche technische Spezifikationen und klangliche Vorteile. Technisch betrachtet, bezüglich Dynamikumfang, Rauschabstand und Übersteuerungsfestigkeit. Klanglich betrachtet, bezüglich Detailreichtum und einem absolut entspannten Hörvergnügen. Das „120V“ im Namen der Technologie hat übrigens nichts mit der lokalen Netzspannung aus der Steckdose zu tun. Hier geht es um die Betriebsspannung im Gerät, mit der die Audiosignale verarbeitet werden. Die Netzspannung aus der Steckdose wird im geräteinternen Linear-Netzteil mit Ringkerntransformator auf die benötigte Sekundärspannung transformiert. Gleichrichter wandeln diese Wechselspannung in die im Audio-Gerät benötigten Gleichspannungen.
Technische Daten
Analoge Ein- und Ausgänge: XLR (symmetrisch), Cinch | ||
Maximaler Ein- und Ausgangspegel | 32,5 dB | |
Eingangsimpedanz (Cinch) | 20 kΩ | |
Eingangsimpedanz (XLR) | 20 kΩ | |
Ausgangsimpedanz | 75 Ω | |
Gleichtaktunterdrückung (XLR) | -82 dBu | |
Frequenzgang (-3 dB ) | 10 Hz – 100 kHz | |
Übersprechen (1 kHz) | -70 dB | |
Klirrfaktor (0 dBu, 1 kHz, MID-Hi-Filter ein) | 0,0008 % | |
Klirrfaktor (0 dBu, 30 Hz, LOW-Filter ein) | 0,0014 % | |
Rauschen (A-bewertet, MID-HI-Ausgang) | -106 dBu | |
Rauschen (A-bewertet, LOW-Ausgang) | -104,9 dBu | |
Dynamikumfang (MID-HI-Ausgang) | 138 dB | |
Dynamikumfang (LOW-Ausgang) | 136,9 dB | |
Interne Stromversorgung; Linear-Netzteil mit geschirmtem Ringkerntransformator | ||
Betriebsspannung für analoge Audio-Elektronik | +/- 60 V | |
Betriebsspannung für Relais und LEDs | + 12 V | |
Netzteil | ||
Netzspannung (wählbar, siehe Sicherungskammer) | 230 V AC / 50; 115 V AC / 60 Hz | |
Sicherung für 230 V | T 0,5 A | |
Sicherung für 115 V | T 1 A | |
Leistungsaufnahme | max. 50 VA | |
Stand-By Stromaufnahme | < 0,3 W | |
Maße & Gewicht | ||
W x H x T (Weite x Höhe inkl. Füße x Tiefe) | 278 x 100 x 300 mm | |
Gewicht | 5 kg | |
